Сетка сварная арматурная дорожная ГОСТ 23279-85 для ЖБИ



Сварная арматурная сетка для железобетонных конструкций (ЖБИ) ГОСТ 23279-85 характеризуется размером стороны ячейки в свету и диаметром проволоки.

В конструкции сетки сварной арматурной используют арматурную проволоку для железобетонных конструкций (ЖБИ) ГОСТ 6727-80.

За размер стороны ячейки в свету принимается расстояние между соседними проволоками основы или соседними проволоками утка. Размер ячейки в свету, мм - от 100,0 до 200,0.

Сетка сварная арматурная, оцинкованная в полотне.

Сетка сварная арматурная ГОСТ 23279-85 предназначена для армирования железобетонных конструкций.

Сетка сварная арматурная дорожная ГОСТ 23279-85 для ЖБИ

Изготавливается из низкоуглеродистой холоднотянутой проволоки диаметром 4,0 и 5,0 мм круглого и периодического профиля ВР-2.

Арматурная сварная сетка поставляется в рулонах или картах. Максимальная ширина по концам выступающих проволок - 2350 мм.

Сетка сварная арматурная ГОСТ 23279-85 образована из проволок, расположенных в двух взаимно перпендикулярных направлениях и сваренных в местах их пересечения методом точечной сварки.

Сетка сварная арматурная применяется:

  • для ограждения дачных и приусадебных участков;
  • для изготовления каркасов парников и теплиц;
  • для изготовления клеток, армирования стекла;
  • для крепления кирпичной кладки;
  • для армирования железобетонных конструкций с ненормированной прочностью;
  • для армирования дорожных покрытий и др.

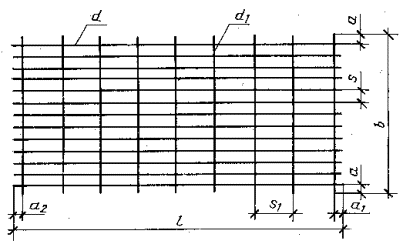

Сортамент и геометрические параметры арматурной сетки ГОСТ 23279-85.

Диаметр стержней, d мм

Расстояние между продольными и поперечными стержнями, мм

Ширина сетки, мм

Длинна сетки не более,мм

Длинна свободных концов стержней, мм

4

100;150;200

1500-2350

6000

25

5

100;150;200

1500-2350

6000

25

Размеры выпусков продольных и поперечных стержней следует принимать равными 25 мм.

Допускается принимать размеры выпусков продольных стержней от 30 мм до 200 мм кратно 5, а размеры выпусков поперечных стержней - равными 15 мм, 20 мм и 30 мм, а так же от 25 мм до 100 мм кратно 25 мм.

Примеры условного обозначения арматурной сетки:

Сварная сетка легкая тип 4 в картах шириной 2350 мм, длинной 6000 мм с продольными и поперечными стержнями из проволоки класса ВР-1, диаметром 5,0 мм, шагом продольных и поперечных стержней 100 мм:

4С 5Вр1-100/5Вр-1-100 235х600
